FASTEKS KLIPKO® Nakrętki klatkowe typ RR

Gwint

M3

Zakres zacisku P

1,0 - 1,6 mm

Otwór montażowy N x N ±0,1

5,3 x 5,3 mm

G

3,6 mm

Dane 3D dostępne

Pobierz

Oznaczenie

M3-RR-053-16

Wskazówka

Przy podłużnych otworach szerokość szczeliny należy zredukować o ok. 0,3mm.

Wymiary nakrętki

L8 x B8 x H2,5 mm

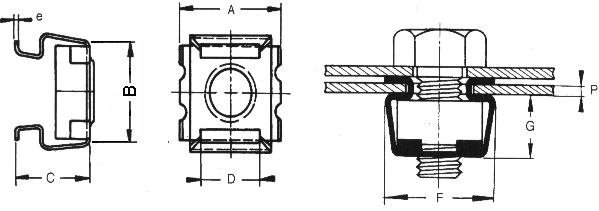

Lochmaß Kennziffer

1

A

9,3 mm

B

8,8 mm

C

5,9 mm

D

4,8 mm

e

0,3 mm

F

9,7 mm

Klasa wytrzymałościowa

Klatka: stal nierdzewnaNakrętka: stal nierdzewna

Dowiedz się więcej

• Opis/wskazówki montażowe
