FASTEKS KLIPKO® Nakrętki klatkowe typ R

Gwint

M6

Zakres zacisku P

2,8 - 3,5 mm

Otwór montażowy N x N ±0,1

9,5 x 9,5 mm

G

6,2 mm

Dane 3D dostępne

Pobierz

Oznaczenie

M6-R-095-35

Wskazówka

Przy podłużnych otworach szerokość szczeliny należy zredukować o ok. 0,3mm.

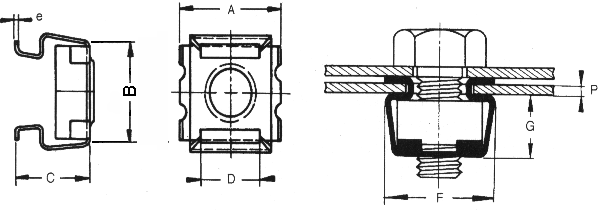

Wymiary nakrętki

L11 x B11 x H4,5 mm

Lochmaß Kennziffer

4

A

13,2 mm

B

12,0 mm

C

10,4 mm

D

8,0 mm

e

0,45 mm

F

13,6 mm

Klasa wytrzymałościowa

Klatka: stal nierdzewnaNakrętka: stal ocynkowana

Dowiedz się więcej

• Opis/wskazówki montażowe
