PEM® Tulejka gwintowa wciskana (otwarta)

SO-M4-18

Typ SO (stal ocynkowana)
Typ SOS (stal nierdzewna)
Tulejki wciskane są w otwory okrągłe przelotowe i po wciśnięciu licują się z powierzchnią blachy. Sześciokąt podstawy zabezpiecza przed „przekręceniem”. Dostępne różne długości.

E-Shop

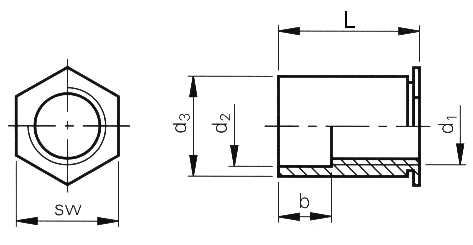

Specyfikacja techniczna

Gwint d1

M4

sm min.

1,3 mm

L
+0,05
-0,13

18 mm

Otwór-Ø w blasze
+0,08
  0

7,0 mm

Klasa wytrzymałościowa

Stal utwardzana, ocynkowana, bezbarwnie pasywowana (oznaczenie „zi”).(aluminium na zapytanie)

Zastosowanie

Przeznaczone do blach o twardości do HRB 80.

Dane 3D dostępne

Oznaczenie

SO-M4-18

d2 ±0,13

4,80 mm

d3
  0
-0,13

7,12 mm

d4

7,3 mm

sw

7,9 mm

Długość bez gwintu b ±0,25

8 mm

Min. odstęp od środka otworu do krawędzi

8,0 mm

Wskazówka

Do blach o twardości > HRB 80 przeznaczony jest typ SO4.
