PEM® Nakrętki „pływające”

AS-M6-2

Typ AS (stal ocynkowana)
Typ AC (stal nierdzewna)

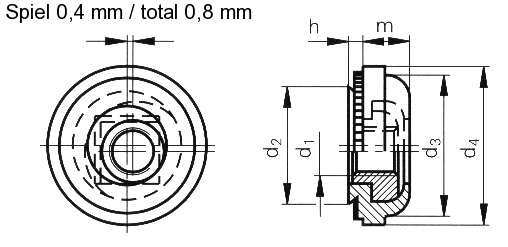

Nakrętka pozwala na ruch promieniowy do 0,8 mm, dla zniwelowania niedokładności od krawędzi blachy.

E-Shop

Specyfikacja techniczna

Gwint d1

M6

sm min.

1,4 mm

Otwór-Ø w blasze
+0,08
  0

13,10 mm

Klasa wytrzymałościowa

Stal węglowa, hartowana, cynkowana, bezbarwnie pasywowana (oznaczenie „zi”).

Zastosowanie

Przeznaczone do blach o twardości do HRB 70.

Dane 3D dostępne

Wykonanie

Luz całkowity nakrętki do 0,8 mm umożliwia korekcję niedokładności technologicznych i ułatwia montaż.

Oznaczenie

AS-M6-2

d2 maks.

13,06 mm

d3 maks.

12,96 mm

d4 ±0,4

15,24 mm

m maks.

5,34 mm

h maks.

1,38 mm

Min. odstęp od środka otworu do krawędzi

10,67 mm

Werkzeuge

Finden der Bestellnummern für PEMSERTER®-Werkzeuge (Stempel und Matrizen): Tooling Selector (EN)
