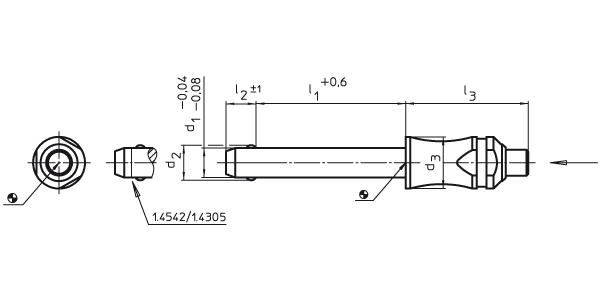

Zabezpieczenia zatrzaskowe Bolce zabezpieczające z zatrzaskiem kulkowym, proste wykonanie

Wykonanie

Trzpień: Stal nierdzewna 1.4542, dodatkowo utwardzoneSprężyna: Stal nierdzewna

d₁

8 mm

l₁

25 mm

Oznaczenie

KSB 2238.035

d₂

9,6 mm

d₃

14 mm

l₂

8,2 mm

l₃

33,1 mm

Otwór montażowy H11

8 mm

Wytrzymałość na ścinanie (dwucięta) 1.4542 *

63 kN min.

Wskazówka

Do szybkiego blokowania i zabezpieczenia oraz do łatwego i często powtarzającego się demontażu. Wciśnięcie przycisku odbezpiecza, natomiast puszczenie przycisku zabezpiecza. Dany bolec napinający charakteryzuje się następującymi właściwościami:

Maksymalny zakres temperatury

250 °C
