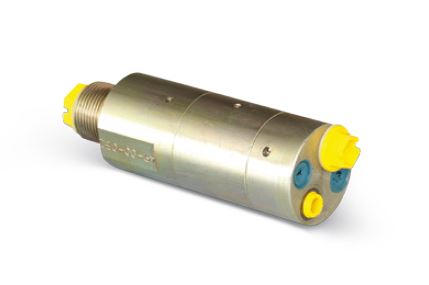

MINIBOOSTER® – WZMACNIACZE CIŚNIENIA

Serie HC1 / HC2 / HC4 / HC6 / HC7 / HC8 / HC9

Opis:

Ten typ wzmacniacza jest stosowany w uchwytach mocujących w obrabiarkach, gdzie różne kroki robocze– jak obróbka zgrubna, obróbka wykańczająca, szlifowanie – są wykonywane z różnymi wartościami ciśnienia w celu uniknięcia deformacji obrabianego elementu. Wymiary i sposób działania wprost proporcjonalnych wzmacniaczy ciśnienia są zgodne z informacjami zawartymi w arkuszach danych standardowych wzmacniaczy HC. Różnią się one z zewnątrz jedynie oznaczeniem (zob. przykładowe zamówienie).

Ciśnienie wejściowe:

• 20 - 200 bar

Ciśnienie wyjściowe:

• Do 800 bar (serie HC1 / HC2 / HC 4/ HC6)
• Do 2.000 bar, wyższe wartości ciśnienia dostępne na zapytanie (serie HC7 / HC8)
• Do 5.000 bar, wyższe wartości ciśnienia dostępne na zapytanie (seria HC9)

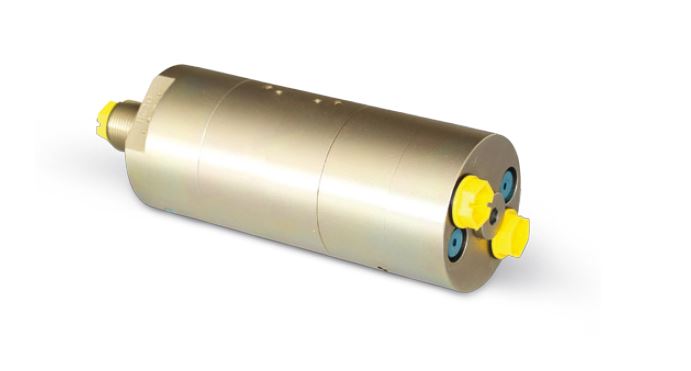

Serie HC2D

Opis:

HC2D to wzmacniacz dwustronnego działania z wysokim przepływem, który umożliwia uzyskanie natężenia przepływu do 11,0l/min. po stronie wysokiego ciśnienia. Podobnie jak inne modele miniBOOSTER® wzmacniacz HC2D podwyższa ciśnienie wejściowe do wyższego ciśnienia wyjściowego oraz automatycznie wyrównuje zużycie oleju, tak aby utrzymać wysokie ciśnienie na stałym poziomie. Wartość ciśnienia wyjściowego jest regulowana poprzez ciśnienie wejściowe. HC2D to wydajne i kompaktowe urządzenie o masie 3,8 kg.

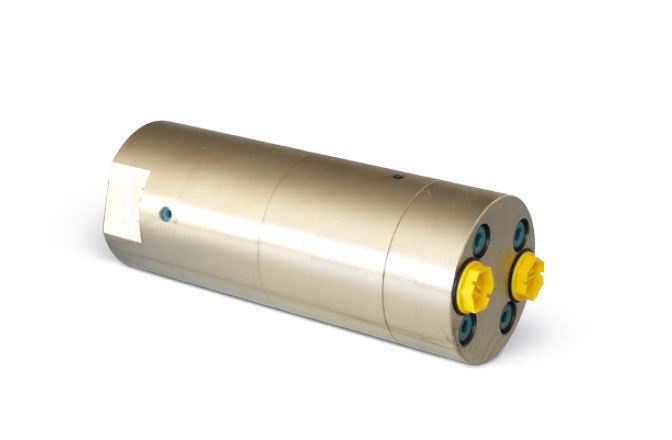

Serie HC6D

Opis:

HC6D to wzmacniacz dwustronnego działania z wysokim przepływem, który umożliwia uzyskanie natężenia przepływu do 56,0 l/min. po stronie wysokiego ciśnienia. Podobnie jak inne modele miniBOOSTER wzmacniacz HC6D podwyższa ciśnienie wejściowe do wyższego ciśnienia wyjściowego oraz automatycznie wyrównuje zużycie oleju, tak aby utrzymać wysokie ciśnienie na stałym poziomie. Wartość ciśnienia wyjściowego jest regulowana poprzez ciśnienie wejściowe. HC6D to wydajne i kompaktowe urządzenie o masie 20 kg.

Ciśnienie wejściowe:

• 20 - 200 bar

Ciśnienie wyjściowe:

• Do 800 bar

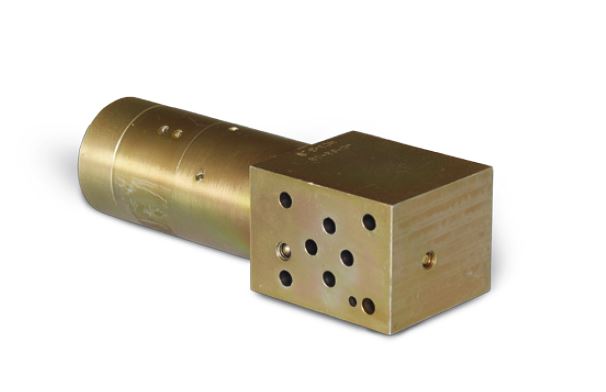

Serie HC3 / HC3-C / HC3-H /HC3-I

Opis:

Ten model wzmacniacza ciśnienia jest przeznaczony do instalacji hydraulicznych o budowie blokowej. Standardowe wielkości przyłączy NG6 umożliwiają montaż bez użycia złączek rurowych. Zamontowanie wzmacniacza ciśnienia blisko odbiornika gwarantuje krótki czas reakcji i szybki wzrost ciśnienia. Zastosowanie urządzenia w standardzie NG6 powoduje redukcję maksymalnego ciśnienia roboczego do 500 bar. * NG 10/16/25 dostępne na zapytanie

Ciśnienie wejściowe:

• 20 - 200 bar (niskie wartości ciśnienia dostępne na zapytanie)

Ciśnienie wyjściowe:

• 20 - 500 bar dla złączki M5 (standard NG6)
• 20 - 800 bar dla złączki M6 (inne niż NG6)

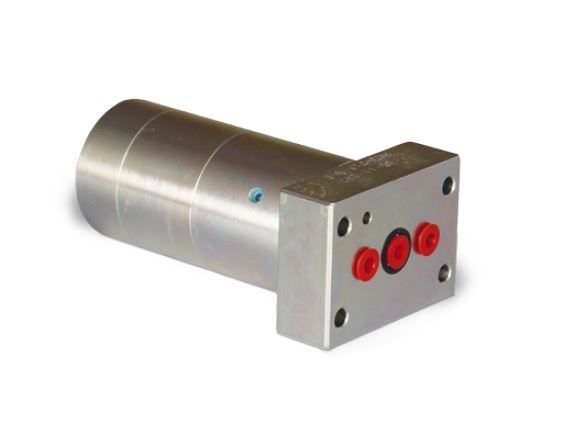

Serien HC3-D / HC3-F

Opis:

Wzmacniacze ciśnienia HC3-D i HC3-F są stosowane w instalacjach hydraulicznych o budowie blokowej. Przyłącze miniBOOSTER® umożliwia montaż bez użycia złączek rurowych. Zamontowanie wzmacniaczy ciśnienia HC3-D lub HC3-F blisko odbiornika gwarantuje krótki czas reakcji i szybki wzrost ciśnienia. Zastosowanie urządzeń w standardzie NG6 powoduje redukcję maksymalnego ciśnienia roboczego do 500 bar.

Ciśnienie wejściowe:

• 20 - 200 bar

Ciśnienie wyjściowe:

• 20 - 500 bar dla złączki M5
• 20 - 800 bar dla złączki M6

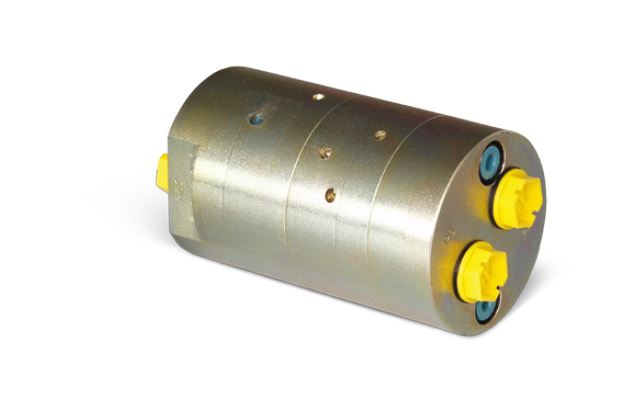

Seria HC5

Opis:

Wzmacniacz ciśnienia HC5 jest stosowany w sytuacji, gdy po obu stronach siłownika dwustronnego działania lub po obu stronach hydraulicznego zespołu odchylnego wymagane jest wysokie ciśnienie. Pozwala to wyeliminować zawory sterujące w instalacji wysokiego ciśnienia. Typowe zastosowanie tych wzmacniaczy to np. nożyco-rozpieracze.

Ciśnienie wejściowe:

• 20 - 200 bar

Ciśnienie wyjściowe:

• Do 800 bar

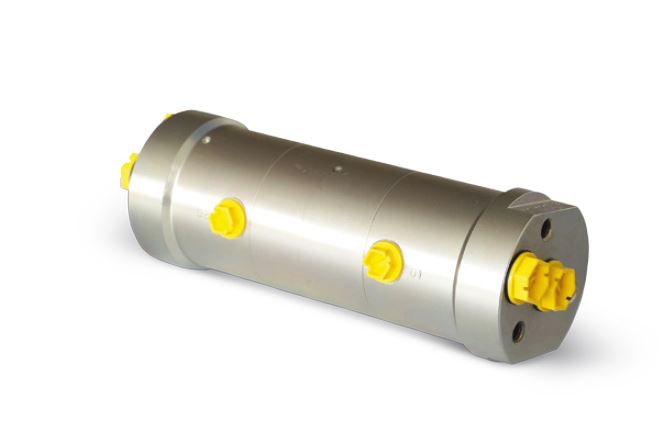

Serie HC2D2

Opis:

HC2D2 to samozasysający wzmacniacz przeznaczony do dwóch rodzajów mediów, który umożliwia uzyskania natężenia przypływu 3 I/min. po stronie wysokiego ciśnienia. Podobnie jak inne modele miniBOOSTER® wzmacniacz HC2D2 podwyższa ciśnienie wejściowe do wyższego ciśnienia wyjściowego oraz automatycznie wyrównuje zużycie oleju, tak aby utrzymać wysokie ciśnienie na stałym poziomie.
Wartość ciśnienia wyjściowego jest sterowana poprzez zmianę ciśnienia na wejściu. HC2D2 to wydajne i kompaktowe urządzenie o masie tylko 4,15 kg.

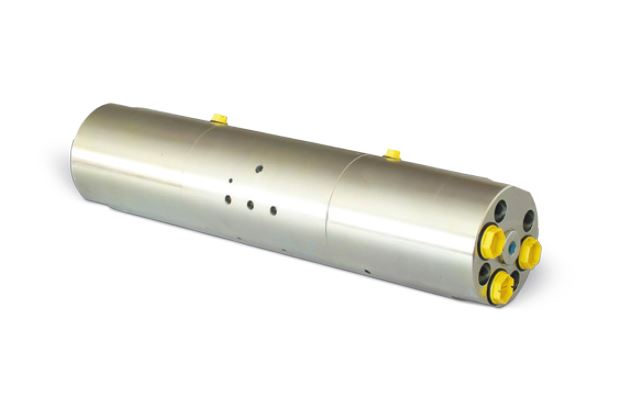

Serie HC6D2

Opis:

HC6D2 to samozasysający wzmacniacz przeznaczony do dwóch rodzajów mediów, który umożliwia uzyskanie natężenia przypływu 41 I/min. po stronie wysokiego ciśnienia. Podobnie jak inne modele miniBOOSTER® wzmacniacz HC6D2 podwyższa ciśnienie wejściowe do wyższego ciśnienia wyjściowego oraz automatycznie wyrównuje zużycie oleju, tak aby utrzymać wysokie ciśnienie na stałym poziomie.

Wartość ciśnienia wyjściowego jest regulowana poprzez ciśnienie wejściowe. HC6D2 to wydajne i kompaktowe urządzenie o masie 24 kg.

Ciśnienie wejściowe:

• 20 - 200 bar

 Ciśnienie wyjściowe:

• Do 800 bar

Wariant wykonania:

• Dostępny tylko jako wariant A
• Śruba spustowa – ciśnienie maks. 10 bar

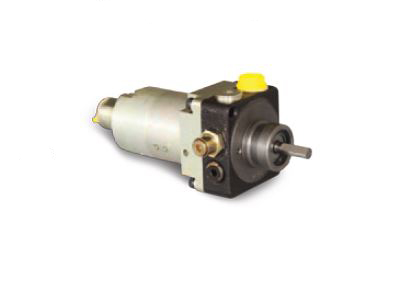

Seria HC2P

Opis:

Pompa wzmacniająca ciśnienie znajduje zastosowanie w sytuacji zasilania z baterii/akumulatora lub przy paletach. Zespół HC2P składa się z pompy zębatej i wzmacniacza ciśnienia miniBOOSTER® typu HC2. Podobnie jak w przypadku innych modeli wzmacniaczy, tak i w tym modelu, olej sprężany jest po stronie wyjściowej wzmacniacza. Wartość ciśnienia wyjściowego jest regulowana przez ciśnienie wejściowe przy pomocy pompy zębatej. Wstępnie ustawione ciśnienie na pompie zębatej wynosi 50 bar.

Ciśnienie wejściowe:

• 0,4 - 2 bar (na przewodzie ssącym pompy)

Ciśnienie wyjściowe:

• Maks. 650 bar (wyższe wartości ciśnienia dostępne na zapytanie)

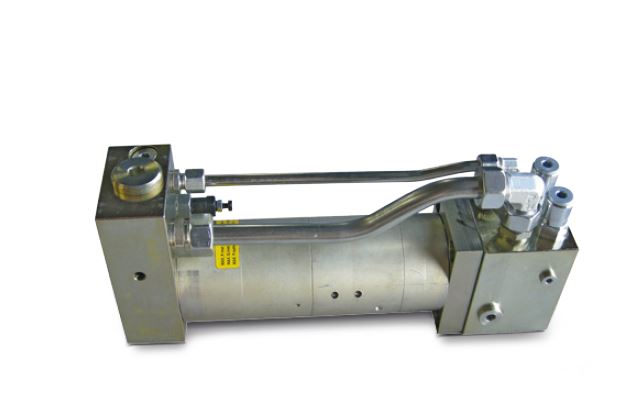

Serie M-HC6 / M-HC6D

Opis M-HC6:

Ten przenośny system nadaje się idealnie do mobilnych urządzeń z możliwością rozbudowy. Zapewnia on pełne wykorzystanie wydajności pompy dla funkcji szybkiej pracy wzgl. hydraulicznego siłownika(ów) oraz wzmocnienie ciśnienia w celu uzyskania potrzebnego wysokiego ciśnienia (w procesie łamania/mocowania). Typowe obszary zastosowania to: mobilne wyposażenie urządzeń (zespoły tnące, rozdrabniarki, nożyce) do wtryskarek i pras hydraulicznych.

• Wyjątkowa wytrzymałość
• System jest dostarczany w pełni zmontowany, sprawdzony przed dostawą oraz gotowy do natychmiastowej instalacji
• Wysokie natężenie przepływu i wysokie ciśnienie
• Dostępne warianty wykonania z różnymi współczynnikami wzmocnienia
• Wiele opcjonalnych możliwości podłączenia

Możliwość zamówienia urządzenia z różnymi opcjami montażu.

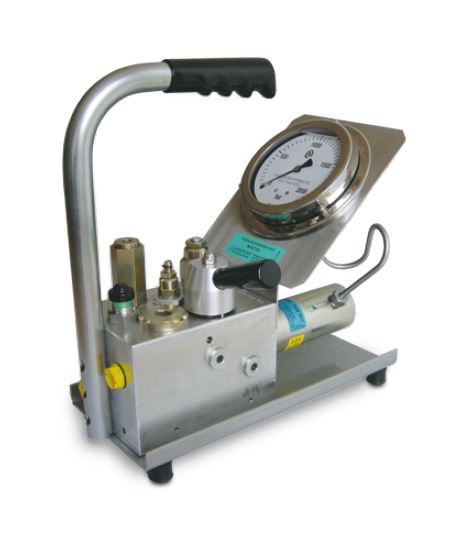

Serie M-HC7

Opis M-HC7:

Przenośny system wzmacniania ciśnienia miniBOOSTER® typu M-HC7 to solidne urządzenie przeznaczone specjalnie do wymagających zastosowań przemysłowych. M- HC7 można stosować z każdym agregatem niskociśnieniowym (od 20 do 200 bar) zapewniającym natężenie przepływu min. 2 l/min. Pozwala on uzyskać ciśnienie wyjściowe do 800 bar. Niezawodna eksploatacja to podstawa, dlatego M- HC7 jest wyposażony w filtr 10 µm oraz wizualny wskaźnik stanu filtra. Pozwala to wydłużyć okres żywotności oraz wyeliminować czasy przestoju.

Obszary zastosowania to:

rozciągarki trzpieni – systemy podnoszenia – systemy szynowe – systemy zaciskające i tnące– sprzęt ratowniczy – urządzenia wykorzystujące wysoki moment. Niewielka masa własna (tylko 10 kg) oraz praktyczny uchwyt do przenoszenia pozwalają na użycie urządzenia w dowolnym miejscu. M-HC7 pracuje z dostępnym hydraulicznym zasilaniem niskociśnieniowym. Inne środki pomocnicze są zbędne. Wszystkie wbudowane w urządzeniu regulatory zapewniają prostą obsługę i niezawodną eksploatację.

Czas to pieniądz:

M-HC7 jest w stanie zapewnić przepływ na poziomie 15 l/min. Ponadto jest on tak zaprojektowany, aby zoptymalizować proces roboczy poprzez dostosowanie wydajności systemu, gdy tylko potrzebne będzie wzmocnienie ciśnienia. Jednocześnie czasy cykli zostają zminimalizowane. Wiele zastosowań wymaga od urządzenia wyjątkowo dużej dokładności. M-HC7 jest wyposażony w bardzo czytelny manometr o średnicy 4 cali (ok. 10 cm) z dokładnością 1 % (do 10 bar>).

Ciśnienie wejściowe:

• 20 - 200 bar (serie M-HC6 /M-HC7)
• 20 - 350 bar (seria M-HC7)

Ciśnienie wyjściowe:

• Maks. 650 bar (wyższe wartości ciśnienia dostępne na zapytanie)
• Objętościowe natężenie przepływu (Q) do 100 l/min
