Analiza momentu obrotowego – poprawa niezawodności procesu dzięki testom połączeń gwintowych

Dlaczego analiza momentu obrotowego jest konieczna?

Wkręty samoformujące gwint są często wykorzystywane przy budowie maszyn. Ze względu na zróżnicowanie materiałów, rodzajów wkrętów, głębokość wkręcenia wkrętu, geometrię otworu i inne parametry, zmianie mogą ulegać wartości momentu obrotowego. Z tego powodu należy przeprowadzić analizę momentu obrotowego, która jest warunkiem bezawaryjności złączy śrubowych. Analizy momentu obrotowego należą do naszych codziennych obowiązków w dziale Inżynierii Zastosowań w Bossard. Do przeprowadzania i rejestracji pomiarów momentu obrotowego w zakresie wartości od 0,1 do 1500 Nm wystarczą mocujące stacje testowe. Bossard posiada także akredytowane laboratoria w każdym regionie świata o odpowiednich kompetencjach w zakresie testowania, dzięki czemu wyniki przeprowadzanych testów są powszechnie uznawane.



Jak przebiega analiza momentu obrotowego?

O ile to możliwe, staramy się zawsze przeprowadzać analizę momentu obrotowego na oryginalnych komponentach klienta. Podczas testu, złącza dokręca się aż do momentu zerwania śruby. Komponenty ulegają zatem zniszczeniu podczas testu i niemożliwe jest ich dalsze użytkowanie.



W jakich sposób analizujemy dane?

Po przeprowadzeniu testu, nasi inżynierowie analizują zarejestrowany moment obrotowy i kąt krzywych obrotu. Ustala się zarówno moment dociągający, jak i moment przekręcenia śruby. Wyznaczone w ten sposób wartości momentu obrotowego i kąta krzywych obrotu mogą prowadzić do ważnych wniosków dotyczących działania i awarii złączy.



Jaki jest cel analizy momentu obrotowego i jakie są korzyści dla klienta?

Niezawodność złącza stanowi wypadkową kilku czynników. Na przykład: wartość momentu przekręcenia śruby, przy którym dochodzi do jej zerwania, musi być znacznie wyższa niż wartość momentu dociągającego będącego warunkiem formowania gwintu. Dopiero wtedy można w rzetelny sposób określić rekomendowaną wartość momentu dokręcania. Jako klient możesz być wówczas pewien, że złącze będzie odpowiednio dokręcone, a ryzyko awarii znacznie mniejsze.



Rys. 1: Technicznie optymalna wartość momentu obrotowego/ kąta krzywych obrotu.

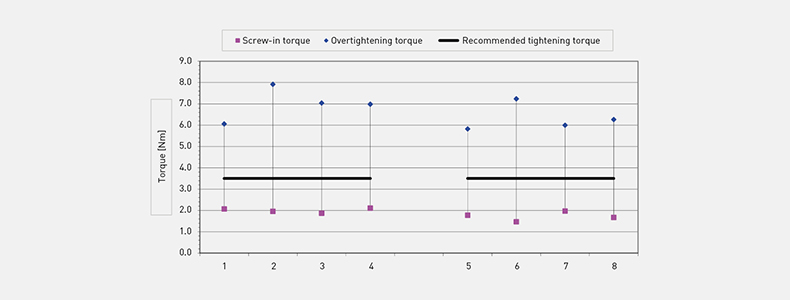

Rys. 2: Ocena zawierająca rekomendowaną klientowi wartość momentu dokręcania w oparciu o 2 proponowane elementy złączne.



Dlaczego Bossard / KVT-Fastening to partner dla ciebie?

Klienci korzystają z usług naszego wysoko wykwalifikowanego personelu oraz wieloletniego doświadczenia w obszarze technologii łączenia. Co więcej, mamy dostęp do akredytowanych laboratoriów badawczych, najbardziej zaawansowanych metod pomiarów i placówek badań, co stanowi podstawę rzetelnego zapewnienia jakości oraz gwarantuje wysoką jakość produktów.



Skontaktuj się z naszym ekspertem i dowiedz się więcej na temat naszych laboratoryjnych testów elementów złącznych Expert Test Services. Służymy pomocą!
