FASTEKS® Wkłady gwintowe z nacięciem wzdłużnym

D

M5

L

14 mm

Klasa wytrzymałościowa

Stal nierdzewna 1.4305

Wykonanie

Wkłady gwintowe z nacięciem wzdłużnym

Oznaczenie

FTI02M5 SS43

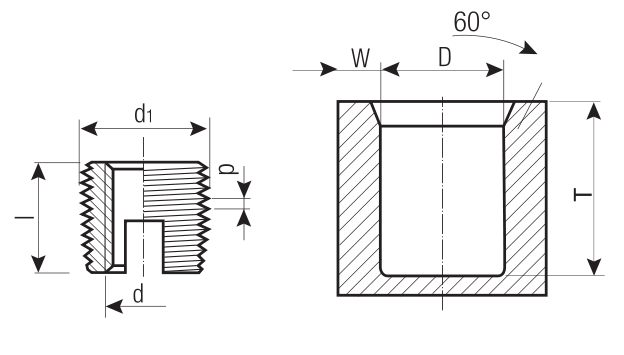

d₁

8 mm

p

1,00 mm

Tmin

13 mm

D Metal

7,5 - 7,6 mm

D Tworzywo sztuczne

7,3 - 7,5 mm

Wmin
Metal lekki

1,60 mm

Wmin
Żeliwo

2,40 mm

Wmin
Tworzywo sztuczne

2,00 mm

Inne typy

Na zapytanie

* Tolerancje

Gwint wewnętrzny i zewnętrzny: według ISO 2 (6H), pozostałe wymiary: według ISO 2768-m.

** Dane montażowe

Zwracamy uwagę, że podane wymiary w mm mają charakter orientacyjny i zależą od rodzaju tworzywa. Zaleca się przeprowadzenie wcisku próbnego.
