PEM® Tulejka gwintowa wciskana (zamknięta)

BSO-3,5M3-16

Typ BSO (stal ocynkowana)
Typ BSOS (stal nierdzewna)
Tulejki wciskane są w okrągłe otwory przelotowe i po wciśnięciu licują się z powierzchnią blachy. Sześciokąt podstawy zabezpiecza przed „przekręceniem”. Dostępne różne długości.

E-Shop

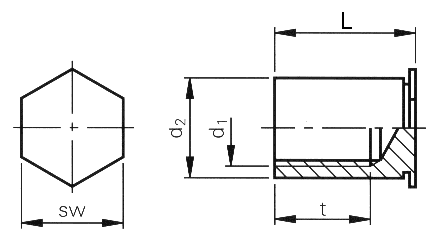

Specyfikacja techniczna

Gwint d1

M3

sm min.

1,0 mm

L
+0,05
-0,13

16 mm

Otwór-Ø w blasze
+0,08
  0

5,4 mm

Klasa wytrzymałościowa

Stal utwardzana, ocynkowana, bezbarwnie pasywowana (oznaczenie „zi”).(aluminium na zapytanie)

Zastosowanie

Przeznaczone do blach o twardości do HRB 80.

Dane 3D dostępne

Oznaczenie

BSO-3,5M3-16

d2
  0
-0,13

5,39 mm

d3

5,6 mm

sw

6,3 mm

Głębokość gwintu tmin.

6,5 mm

Min. odstęp od środka otworu do krawędzi

6,8 mm

Wskazówka

Do blach o twardości > HRB 80 przeznaczony jest typ BSO4.
