PEM® Tulejka gwintowa wciskana (zamknięta) przeznaczona do blach ze stali nierdzewnej

BSO4-3,5-M3-14

Typ BSO4 (stal nierdzewna)
Tulejki wciskane są w okrągłe otwory przelotowe i po wciśnięciu licują się z powierzchnią blachy. Sześciokąt podstawy zabezpiecza przed „przekręceniem”. Dostępne różne długości.

E-Shop

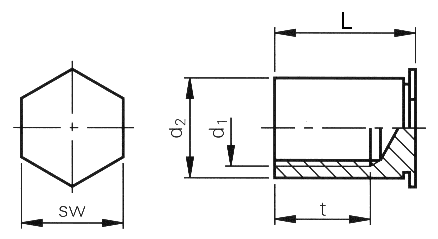

Specyfikacja techniczna

Gwint d1

M3

sm min.

1,0 mm

L
+0,05
-0,13

14 mm

Otwór-Ø w blasze
+0,08
  0

5,40 mm

Klasa wytrzymałościowa

Stal nierdzewna (AISI 400) pasywowana.

Zastosowanie

Przeznaczone do blach o twardości do HRB 88.

Dane 3D dostępne

Oznaczenie

BSO4-3,5-M3-14

d2
  0
-0,13

5,39 mm

d3

5,6 mm

sw

6,3 mm

Głębokość gwintu tmin.

6,5 mm

Min. odstęp od środka otworu do krawędzi

6,8 mm

Werkzeuge

Finden der Bestellnummern für PEMSERTER®-Werkzeuge (Stempel und Matrizen): Tooling Selector (EN)

Narzędzia

Dowiedz się więcej

Downloads

BSO4 35 M3 14_pl 54 KB
